MỸ PHẨM
Tính năng
Công thức tuyến tính: | ZrO-Al2O3 |
Vật chất: | Nội dung Zirconia 10 phần trăm -20 phần trăm hoặc tùy chỉnh |

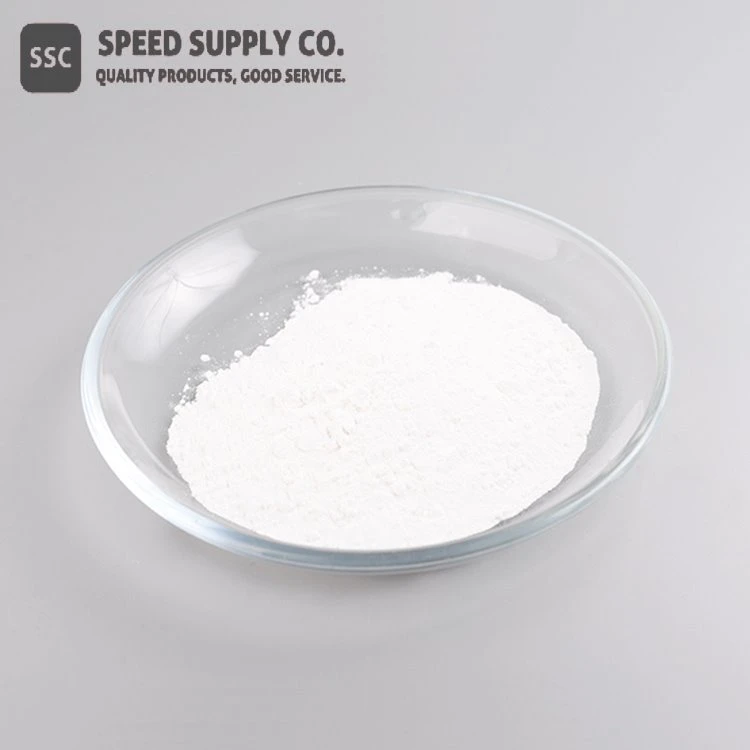

Xuất hiện: | Dạng bột trắng hoặc dạng rắn với nhiều hình dạng khác nhau |
Kích thước hạt: | D50＜1.0 µm |
Độ tinh khiết: | Lớn hơn hoặc bằng 99,9 phần trăm |
Mô tả Alumina cường lực Zirconia
Gốm nhôm alumin cường lực Zirconia (ZTA) là vật liệu rất hứa hẹn cho các ứng dụng kết cấu và y sinh do có độ cứng cao, độ dẻo dai khi đứt gãy, độ bền, khả năng chống ăn mòn và mài mòn và khả năng tương thích sinh học tuyệt vời.
Alumina cường lực Zirconia được sản xuất bằng cách sử dụng sự biến đổi do ứng suất gây ra của các hạt zirconia tứ giác mịn. Kích thước và sự phân bố hạt đồng đều này dẫn đến độ bền cực cao, độ dẻo dai và khả năng chống sốc nhiệt; các đặc tính làm cho ZTA phù hợp với nhiều ứng dụng và môi trường.
Thông thường, alumin cường lực zirconia sẽ có hàm lượng zirconia là 10 phần trăm -20 phần trăm. Tùy thuộc vào phần trăm hàm lượng này, các đặc tính của gốm có thể được điều chỉnh cho phù hợp với ứng dụng được đề cập. ZTA thường được coi là chất trung gian giữa alumin và zirconia và được định giá tương ứng, thường làm cho alumin cường lực zirconia trở thành một giải pháp có giá trị cao, hiệu quả về chi phí.
Zirconia-toughened aluminas can be regarded as a new generation of toughened ceramics; for example, a toughness of >12 MPa m 0. 5 đã thu được, so với 3 MPa m 0. 5 đối với gốm sứ nhôm thương mại. Độ bền đứt gãy của ZTA cũng vượt trội hơn rất nhiều so với độ bền của alumin. Các tính chất cơ học của ZTA phụ thuộc rất nhiều vào cấu trúc vi mô của chúng, cấu trúc này có thể được thiết kế theo các ứng dụng cụ thể và được kiểm soát bằng các quy trình chuẩn bị và cô đặc dạng bột.
Đặc điểm kỹ thuật Alumina cường lực Zirconia
Bất động sản | Các đơn vị | Giá trị |
Tỉ trọng | g / cc | 4.17 |
Kích thước hạt | μm | 6 |
Độ cứng (Vickers) | GPa | 14.5 |
Sức căng | MPa | 344 |
Cường độ nén | MPa | 2758 |
Mô đun đàn hồi | GPa | 338 |
Tỷ lệ Poisson | - | 0.23 |
Độ bền uốn, MOR (20 độ) | MPa | 352 - 1250 |
Độ bền gãy, KIc | MPa m1 / 2 | 4.0 - 7.3 |
Độ dẫn nhiệt (20 độ) | W/m K | 12 - 27 |
Hệ số giãn nở nhiệt | 1 x 10-6 / độ | 8.0 - 9.0 |
Nhiệt độ sử dụng tối đa | bằng | 1500 |
Độ bền điện môi (6,35mm) | ac-kV / mm | 9.0 |
Mất điện môi (tan δ) | 1MHz, 25 độ | 5 x 10-4 |
Điện trở suất âm lượng (25 độ) | Ω-cm | > 1014 |
Lợi ích củaAlumina cường lực Zirconia
● Composite gốm Zirconia Tougened Alumina hiệu suất cao
● Sử dụng nhiệt độ lên đến 1.500 độ
● Tính trơ hóa học
● Chống mài mòn tuyệt vời
● Độ bền uốn cao
● Độ dẻo dai khi đứt gãy cao
● Cân bằng tuyệt vời giữa độ bền uốn, độ cứng và độ dẻo dai khi đứt gãy
● Thiêu kết đến gần mật độ lý thuyết hoặc HIPped để nâng cao độ tin cậy
● Tăng khả năng chịu đựng với quá trình lão hóa thủy nhiệt
● Ép nóng đẳng áp cho các đặc tính cơ học rất cao và nâng cao độ tin cậy
AluminaCác ứng dụng Zirconia ổn định và các ngành liên quan
● Con lăn và thanh dẫn để tạo hình kim loại
● Thanh dẫn chỉ và dây dẫn
● Khuôn đùn kim loại
● Van và ghế có lỗ thoát nước sâu
● Thiết bị áp suất cao - bóng van bi và ghế đặc biệt thích hợp cho chất lỏng có lưu lượng lớn / mài mòn
● Đầu phun tập trung cho vật liệu mài mòn
● Phần tử bơm áp suất cực cao
● Vòng bi / ống lót trục
● Sản xuất phụ gia
● Gốm sứ
● Nghiên cứu & Phòng thí nghiệm
Chú phổ biến: alumin cường lực zirconia, Trung Quốc, nhà cung cấp, mua, để bán, sản xuất tại Trung Quốc
Bạn cũng có thể thích
Gửi yêu cầu
