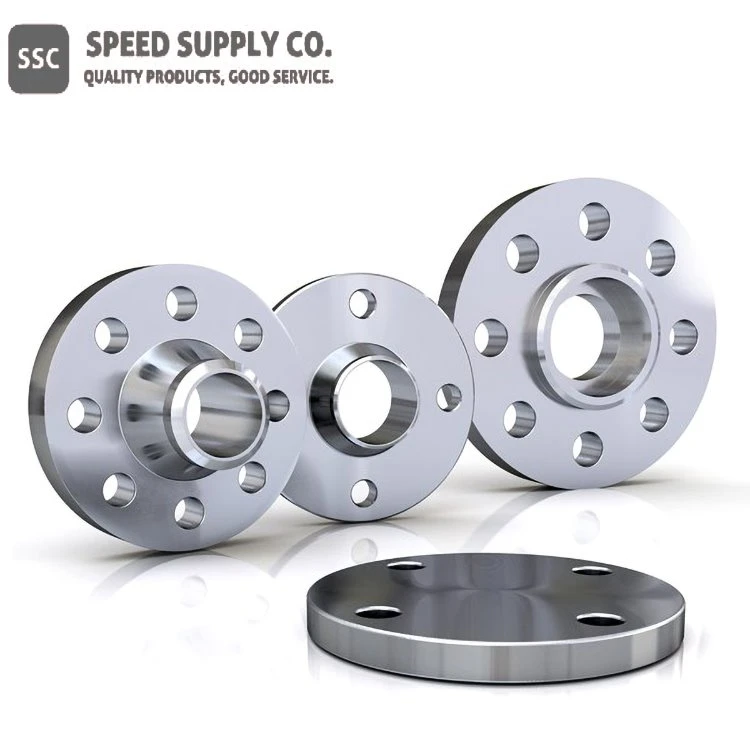

Mặt bích titan

Chất liệu: CP Titanium & Hợp kim Titan: Gr.1, Gr.2, Gr.5, Gr.7, Gr.9, Gr.12

Tính năng

Vật chất:	CP Titanium & Hợp kim titan: Gr.1, Gr.2, Gr.5, Gr.7, Gr.9, Gr.12
Tiêu chuẩn:	ASTM, AMSE / ANSI và DIN
Kích thước:	1/2 "đến 24" NPS

Mô tả của Mặt bích Titan

Mặt bích titan được sử dụng để kết nối các đường ống, máy bơm, van và các thành phần đường ống khác với nhau để tạo ra một mạng lưới đường ống. Chúng được sử dụng để phân chia mạng lưới đường ống để thuận tiện cho việc kiểm tra và làm sạch, và có thể được vặn hoặc hàn vào đường ống. Các mối nối mặt bích thường được bắt vít với nhau bằng một miếng đệm ở giữa.

SSC sản xuất và dự trữ nhiều loại mặt bích thông dụng bao gồm:

● Mặt bích cổ hàn

● Trượt trên mặt bích

● Mặt bích hàn ổ cắm

● Mặt bích khớp nối

● Mặt bích có ren

● Mặt bích mù

● Mặt bích Orifice

● Spectacle Blank

Mặt bích thường được chỉ định và sản xuất theo tiêu chuẩn ASME B16.5 cho mặt bích ống và phụ kiện mặt bích và chúng tôi duy trì một số mặt hàng trong kho để vận chuyển ngay lập tức. Ngoài mặt bích tiêu chuẩn, chúng tôi có thể sản xuất các loại mặt bích đặc biệt theo đơn đặt hàng, bao gồm mặt bích giảm tốc / giãn nở, mặt bích cổ dài và mặt bích lỗ thoát nước.

Mặt bích titan được biết đến nhiều nhất là bền, nhẹ và chống ăn mòn. Một đặc tính nổi bật khi so sánh với mặt bích kim loại khác là miếng trượt titan - trên mặt bích có độ bền cao nhất từ - đến - tỷ lệ trọng lượng với mật độ 4,51 g / cm3. Ví dụ, titan cấp 5 mạnh gấp 4 lần thép không gỉ 316 với trọng lượng gần một nửa. Điều này làm cho mặt bích cổ hàn dài bằng titan lý tưởng cho các ứng dụng yêu cầu cả trọng lượng nhẹ và độ bền tuyệt vời như dầu khí (lỗ -), quân sự và hàng thể thao. Mặt bích mù titan là hợp kim có hiệu suất - cao, được hưởng lợi rất nhiều từ việc nấu chảy kép thông qua quy trình tinh luyện xỉ điện (ESR). Không cần xử lý nhiệt sau hàn trong các mặt bích mù trung tâm cao titan này. Tuy nhiên, việc làm sạch kỹ lưỡng sau khi hàn là rất quan trọng để có khả năng chống ăn mòn tối ưu trong mối hàn bằng titan, nếu không sẽ có nguy cơ nhiễm bẩn và lún.

SSC cung cấp nhiều loại mặt bích titan, phụ kiện và các thành phần tùy chỉnh. Không có vật liệu thương mại nào mạnh như titan trên cơ sở đồng bảng Anh.

Titan cấp 2 là loại được yêu cầu phổ biến nhất trong ngành công nghiệp van ống và phụ tùng, với đặc tính chống ăn mòn và độ bền cao. Phần lớn các sản phẩm của chúng tôi sẽ đạt tiêu chuẩn ASTM B381 Lớp 2 nhờ tính khả dụng và khả năng chống oxy hóa, giống như thiết bị hàng hải sử dụng thép không gỉ 316. Chúng tôi cũng cung cấp titan lớp 12, giữ được độ bền vượt trội ở nhiệt độ cao hơn và được biết đến với tính dễ uốn và dễ hàn. Titan thường được sử dụng trong các ứng dụng yêu cầu nhiệt độ và áp suất cao nhưng với trọng lượng giảm. Một số ví dụ điển hình là các thành phần cho ngành hàng không vũ trụ (khung thân máy bay) và các thiết bị hiện đại của quân đội. Với đặc tính chống ăn mòn tuyệt vời trong các ứng dụng hàng hải và clorua, mặt bích titan cũng được sử dụng phổ biến như các bộ phận khoan ngoài khơi và cụm thiết bị trao đổi nhiệt.

Titaniuma và các hợp kim của nó có khả năng được hình thành nóng hoặc lạnh mà vẫn giữ được các đặc tính cơ học tuyệt vời của chúng. Trong khi đó, titan có trọng lượng nhẹ hơn nhiều so với thép thông thường (ít hơn khoảng 40-45%). Mặc dù không nhẹ bằng nhôm nhưng mặt bích và phụ kiện bằng titan của chúng tôi dễ xử lý hơn một chút trong quá trình hàn và lắp đặt.

Đặc điểm kỹ thuật cho mặt bích Titan

Trượt bằng titan - trên mặt bích

image003(001)

Trượt titan - trên mặt bích (Mặt nhô lên)
1/2 "đến 24" NPS

Lớp 150 Titanium Slip - trên mặt bích

Lớp 150 Titanium Slip - trên mặt bích
Nôm na. Kích thước đường ống	Địa bích.	Mặt bích dày	Đường kính trung tâm. Ở mức cơ bản	Dia Face được nâng lên.	Số lỗ	Dia. Của bu lông	Dia. Của vòng tròn bu lông	Đường kính lỗ khoan.	Chiều dài Thru Hub
1/2	3-1/2	7/16	1-3/16	1-3/8	4	1/2	2-3/8	0.88	5/8
3/4	3-7/8	1/2	1-1/2	1-11/16	4	1/2	2-3/4	1.09	5/8
1	4-1/4	9/16	1-15/16	2	4	1/2	3-1/8	1.36	11/16
1-1/4	4-5/8	5/8	2-5/16	2-1/2	4	1/2	3-1/2	1.70	13/16
1-1/2	5	11/16	2-9/16	2-7/8	4	1/2	3-7/8	1.95	7/8
2	6	3/4	3-1/16	3-5/8	4	5/8	4-3/4	2.44	1
2-1/2	7	7/8	3-9/16	4-1/8	4	5/8	5-1/2	2.94	1-1/8
3	7-1/2	15/16	4-1/4	5	4	5/8	6	3.57	1-3/16
3-1/2	8-1/2	15/16	4-13/16	5-1/2	8	5/8	7	4.07	1-1/4
4	9	15/16	5-5/16	6-3/16	8	5/8	7-1/2	4.57	1-5/16
5	10	15/16	6-7/16	7-5/16	8	3/4	8-1/2	5.66	1-7/16
6	11	1	7-9/16	8-1/2	8	3/4	9-1/2	6.72	1-9/16
8	13-1/2	1-1/8	9-11/16	10-5/8	8	3/4	11-3/4	8.72	1-3/4
10	16	1-3/16	12	12-3/4	12	7/8	14-1/4	10.88	1-15/16
12	19	1-1/4	14-3/8	15	12	7/8	17	12.88	2-3/16
14	21	1-3/8	15-3/4	16-1/4	12	1	18-3/4	14.14	2-1/4
16	23-1/2	1-7/16	18	18-1/2	16	1	21-1/4	16.16	2-1/2
18	25	1-9/16	19-7/8	21	16	1-1/8	22-3/4	18.18	2-11/16
20	27-1/2	1-11/16	22	23	20	1-1/8	25	20.20	2-7/8
24	32	1-7/8	26-1/8	27-1/4	20	1-1/4	29-1/2	24.25	3-1/4

Lớp 300 Titanium Slip - trên mặt bích

Mặt bích titan SS 300
Nôm na. Kích thước đường ống	Địa bích.	Mặt bích dày	Đường kính trung tâm. Ở mức cơ bản	Dia Face được nâng lên.	Số lỗ	Dia. Của bu lông	Dia. Của vòng tròn bu lông	Đường kính lỗ khoan.	Chiều dài Thru Hub
1/2	3-3/4	9/16	1-1/2	1-3/8	4	1/2	2-5/8	0.88	7/8
3/4	4-5/8	5/8	1-7/8	1-11/16	4	5/8	3-1/4	1.09	1
1	4-7/8	11/16	2-1/8	2	4	5/8	3-1/2	1.36	1-1/16
1-1/4	5-1/4	3/4	2-1/2	2-1/2	4	5/8	3-7/8	1.70	1-1/16
1-1/2	6-1/8	13/16	2-3/4	2-7/8	4	3/4	4-1/2	1.95	1-3/16
2	6-1/2	7/8	3-5/16	3-5/8	8	5/8	5	2.44	1-5/16
2-1/2	7-1/2	1	3-15/16	4-1/8	8	3/4	5-7/8	2.94	1-1/2
3	8-1/4	1-1/8	4-5/8	5	8	3/4	6-5/8	3.57	1-11/16

Mặt bích mù titan (Mặt nâng)

image005(001)

Mặt bích mù titan

1/2 "-24" ASME B16.5

12 "đến 60" (MSS)

Lớp 150 đến 2500

Mặt bích mù Titanium Class 150

Mặt bích mù Titanium Class 150
Nôm na. Kích thước đường ống	Địa bích.	Mặt bích dày	Dia Face được nâng lên.	Số lỗ	Dia. của bu lông	Dia. Của vòng tròn bu lông
1/2	3-1/2	7/16	1-3/8	4	1/2	2-3/8
3/4	3-7/8	1/2	1-11/16	4	1/2	2-3/4
1	4-1/4	9/16	2	4	1/2	3-1/8
1-1/4	4-5/8	5/8	2-1/2	4	1/2	3-1/2
1-1/2	5	11/16	2-7/8	4	1/2	3-7/8
2	6	3/4	3-5/8	4	5/8	4-3/4
2-1/2	7	7/8	4-1/8	4	5/8	5-1/2
3	7-1/2	15/16	5	4	5/8	6
3-1/2	8-1/2	15/16	5-1/2	8	5/8	7
4	9	15/16	6-3/16	8	5/8	7-1/2
5	10	15/16	7-5/16	8	3/4	8-1/2
6	11	1	8-1/2	8	3/4	9-1/2
8	13-1/2	1-1/8	10-5/8	8	3/4	11-3/4
10	16	1-3/16	12-3/4	12	7/8	14-1/4
12	19	1-1/4	15	12	7/8	17
14	21	1-3/8	16-1/4	12	1	18-3/4
16	23-1/2	1-7/16	18-1/2	16	1	21-1/4
18	25	1-9/16	21	16	1-1/8	22-3/4
20	27-1/2	1-11/16	23	20	1-1/8	25
24	32	1-7/8	27-1/4	20	1-1/4	29-1/2

Mặt bích mù Titanium Class 300

Mặt bích mù Titanium Class 300
Nôm na. Kích thước đường ống	Địa bích.	Mặt bích dày	Dia Face được nâng lên.	Số lỗ	Dia. Của bu lông	Dia. Của vòng tròn bu lông
1/2	3-3/4	9/16	1-3/8	4	1/2	2-5/8
3/4	4-5/8	5/8	1-11/16	4	5/8	3-1/4
1	4-7/8	11/16	2	4	5/8	3-1/2
1-1/4	5-1/4	3/4	2-1/2	4	5/8	3-7/8
1-1/2	6-1/8	13/16	2-7/8	4	3/4	4-1/2
2	6-1/2	7/8	3-5/8	8	5/8	5
2-1/2	7-1/2	1	4-1/8	8	3/4	5-7/8
3	8-1/4	1-1/8	5	8	3/4	6-5/8

Mặt bích cổ hàn bằng titan

1/2 "đến 60" NPS (ANSI) [Chỉ mặt nhô lên] Loại 150 đến 2500
12 "đến 60" NPS (MSS) Lớp 150 đến Lớp 900 [Mặt nhô lên] Lớp 300 đến Lớp 900 [Khớp kiểu vòng -]

Mặt bích hàn titan Class 150

Mặt bích hàn titan Class 150
Nôm na. Kích thước đường ống	Địa bích.	Mặt bích dày	Đường kính trung tâm. Ở mức cơ bản	Dia Face được nâng lên.	Đường kính trung tâm. tại Weld Point	Số của<>	Dia. của bu lông	Dia. Của vòng tròn bu lông	Đường kính lỗ khoan.	Chiều dài Thru Hub
1/2	3-1/2	7/16	1-3/16	1-3/8	0.84	4	1/2	2-3/8	0.62	1-7/8
3/4	3-7/8	1/2	1-1/2	1-11/16	1.05	4	1/2	2-3/4	0.82	2-1/16
1	4-1/4	9/16	1-15/16	2	1.32	4	1/2	3-1/8	1.05	2-3/16
1-1/4	4-5/8	5/8	2-5/16	2-1/2	1.66	4	1/2	3-1/2	1.38	2-1/4
1-1/2	5	11/16	2-9/16	2-7/8	1.90	4	1/2	3-7/8	1.61	2-7/16
2	6	3/4	3-1/16	3-5/8	2.38	4	5/8	4-3/4	2.07	2-1/2
2-1/2	7	7/8	3-9/16	4-1/8	2.88	4	5/8	5-1/2	2.47	2-3/4
3	7-1/2	15/16	4-1/4	5	3.50	4	5/8	6	3.07	2-3/4
3-1/2	8-1/2	15/16	4-13/16	5-1/2	4.00	8	5/8	7	3.55	2-13/16
4	9	15/16	5-5/16	6-3/16	4.50	8	5/8	7-1/2	4.03	3
5	10	15/16	6-7/16	7-5/16	5.56	8	3/4	8-1/2	5.05	3-1/2
6	11	1	7-9/16	8-1/2	6.63	8	3/4	9-1/2	6.07	3-1/2
8	13-1/2	1-1/8	9-11/16	10-5/8	8.63	8	3/4	11-3/4	7.98	4
10	16	1-3/16	12	12-3/4	10.75	12	7/8	14-1/4	10.02	4
12	19	1-1/4	14-3/8	15	12.75	12	7/8	17	12.00	4-1/2
14	21	1-3/8	15-3/4	16-1/4	14.00	12	1	18-3/4	13.25	5
16	23-1/2	1-7/16	18	18-1/2	16.00	16	1	21-1/4	15.25	5
18	25	1-9/16	19-7/8	21	18.00	16	1-1/8	22-3/4	17.25	5-1/2
20	27-1/2	1-11/16	22	23	20.00	20	1-1/8	25	19.25	5-11/16
24	32	1-7/8	26-1/8	27-1/4	24.00	20	1-1/4	29-1/2	23.25	6

Mặt bích cổ hàn Titan lớp 300

Mặt bích cổ hàn Titan lớp 300
Nôm na. Kích thước đường ống	Địa bích.	Mặt bích dày.	Đường kính trung tâm. Ở mức cơ bản	Dia Face được nâng lên.	Đường kính trung tâm. Tại điểm hàn	Số lỗ	Dia. Của bu lông	Dia. Của vòng tròn bu lông	Đường kính lỗ khoan.	Chiều dài Thru Hub
1/2	3-3/4	9/16	1-1/2	1-3/8	0.84	4	2-5/8	1/2	0.62	2-1/16
3/4	4-5/8	5/8	1-7/8	1-11/16	1.05	4	3-1/4	5/8	0.82	2-1/4
1	4-7/8	11/16	2-1/8	2	1.32	4	3-1/2	5/8	1.05	2-7/16
1-1/4	5-1/4	3/4	2-1/2	2-1/2	1.66	4	3-7/8	5/8	1.38	2-9/16
1-1/2	6-1/8	13/16	2-3/4	2-7/8	1.90	4	4-1/2	3/4	1.61	2-11/16
2	6-1/2	7/8	3-5/16	3-5/8	2.38	8	5	5/8	2.07	2-3/4
2-1/2	7-1/2	1	3-15/16	4-1/8	2.88	8	5-7/8	3/4	2.47	3
3	8-1/4	1-1/8	4-5/8	5	3.50	8	6-5/8	3/4	3.07	3-1/8

Mặt bích ống nối bằng titan

1/2 "đến 24" NPS, Class 150 đến 300

image009(001)

Mặt bích nối ống titan Class 150

Mặt bích ống khớp nối titan Class 150
Nôm na. Kích thước đường ống	Địa bích.	Mặt bích dày	Đường kính trung tâm. Ở mức cơ bản	Số lỗ	Dia. của bu lông	Dia. Của vòng tròn bu lông	Đường kính lỗ khoan.	Chiều dài Thru Hub
1/2	3-1/2	7/16	1-3/16	4	1/2	2-3/8	0.90	5/8
3/4	3-7/8	1/2	1-1/2	4	1/2	2-3/4	1.11	5/8
1	4-1/4	9/16	1-15/16	4	1/2	3-1/8	1.38	11/16
1-1/4	4-5/8	5/8	2-5/16	4	1/2	3-1/2	1.72	13/16
1-1/2	5	11/16	2-9/16	4	1/2	3-7/8	1.97	7/8
2	6	3/4	3-1/16	4	5/8	4-3/4	2.46	1
2-1/2	7	7/8	3-9/16	4	5/8	5-1/2	2.97	1-1/8
3	7-1/2	15/16	4-1/4	4	5/8	6	3.60	1-3/16
3-1/2	8-1/2	15/16	4-13/16	8	5/8	7	4.10	1-1/4
4	9	15/16	5-5/16	8	5/8	7-1/2	4.60	1-5/16
5	10	15/16	6-7/16	8	3/4	8-1/2	5.69	1-7/16
6	11	1	7-9/16	8	3/4	9-1/2	6.75	1-9/16
8	13-1/2	1-1/8	9-11/16	8	3/4	11-3/4	8.75	1-3/4
10	16	1-3/16	12	12	7/8	14-1/4	10.92	1-15/16
12	19	1-1/4	14-3/8	12	7/8	17	12.92	2-3/16
14	21	1-3/8	15-3/4	12	1	18-3/4	14.18	3-1/8
16	23-1/2	1-7/16	18	16	1	21-1/4	16.19	3-7/16
18	25	1-9/16	19-7/8	16	1-1/8	22-3/4	18.20	3-13/16
20	27-1/2	1-11/16	22	20	1-1/8	25	20.25	4-1/16
24	32	1-7/8	26-1/8	20	1-1/4	29-1/2	24.25	4-3/8

Mặt bích ống nối bằng titan lớp 300:

Mặt bích ống nối vòng đệm titan Class 300
Nôm na. Kích thước đường ống	Địa bích.	Mặt bích dày.	Đường kính trung tâm. Ở mức cơ bản	Số lỗ	Dia. Của bu lông	Dia. Của vòng tròn bu lông	Đường kính lỗ khoan.	Chiều dài Thru Hub
1/2	3-3/4	9/16	1-1/2	4	1/2	2-5/8	0.90	7/8
3/4	4-5/8	5/8	1-7/8	4	5/8	3-1/4	1.11	1
1	4-7/8	11/16	2-1/8	4	5/8	3-1/2	1.38	1-1/16
1-1/4	5-1/4	3/4	2-1/2	4	5/8	3-7/8	1.72	1-1/16
1-1/2	6-1/8	13/16	2-3/4	4	3/4	4-1/2	1.97	1-3/16
2	6-1/2	7/8	3-5/16	8	5/8	5	2.46	1-5/16
2-1/2	7-1/2	1	3-15/16	8	3/4	5-7/8	2.97	1-1/2
3	8-1/4	1-1/8	4-5/8	8	3/4	6-5/8	3.60	1-11/16

Điểm và kinh nghiệm

Lớp titan	Thành phần hóa học	Tính chất
Lớp 1 R50250 Thuần túy thương mại	C 0. Tối đa 10 Fe 0. Tối đa 20 H 0. Tối đa 015 N 0. Tối đa 03 O 0. Tối đa 18 Ti còn lại	TỐI THIỂU. TENSILE 35 KSI TỐI THIỂU. YIELD 25 KSI ĐỘ CỨNG 14,9 Điểm trung bình TENSILE MODULUS 103 VỊ TRÍ CỦA POISSON 0. 34-0,40
Cấp 2 R50400 Thuần túy thương mại	C 0. Tối đa 10 Fe 0. Tối đa 30 H 0. Tối đa 015 N 0. Tối đa 03 O 0. Tối đa 25 Ti còn lại	TỐI THIỂU. TENSILE 50 KSI TỐI THIỂU. YIELD 40 KSI ĐỘ CỨNG 14,9 Điểm trung bình TENSILE MODULUS 103 VỊ TRÍ CỦA POISSON 0. 34-0.10
Lớp 5 R56400 Ti-6Al-4V	AI tối đa 5,5-6,75 C 0. Tối đa 10 Fe 0. Tối đa 40 H 0. Tối đa 015 N 0. Tối đa 05 O 0. Tối đa 20 V 3.5-4.5 Ti còn lại	TỐI THIỂU. TENSILE 130 KSI TỐI THIỂU. YIELD 120 KSI ĐỘ CỨNG 16.4 Điểm trung bình TENSILE MODULUS 114 VỊ TRÍ CỦA POISSON 0. 30-0,33
Lớp 7 R52400 Ti -0. 15Pd	Pd 0. Tối đa 12-0,25 C 0. Tối đa 10 Fe 0. Tối đa 30 H 0. Tối đa 015 N 0. Tối đa 03 O 0. Tối đa 25 Ti còn lại	TỐI THIỂU. TENSILE 50 KSI TỐI THIỂU. YIELD 40 KSI ĐỘ CỨNG 14,9 Điểm trung bình TENSILE MODULUS 103 VỊ TRÍ CỦA POISSON 0. 37
Lớp 9 R56320 Ti-3Al-2,5V	AI 2,5-3,5 C 0. Tối đa 05 Fe 0. Tối đa 25 H 0. Tối đa 013 N 0. Tối đa 02 O 0. Tối đa 12 V 2.0-3.0 Ti còn lại	TỐI THIỂU. TENSILE 90 KSI TỐI THIỂU. YIELD 70 KSI ĐỘ CỨNG 13. 0 Điểm trung bình TENSILE MODULUS 107 VỊ TRÍ CỦA POISSON 0. 34
Lớp 12 R53400 Ti -0. 3Mo -0. 8Ni	C 0. Tối đa 08 Fe 0. Tối đa 30 H 0. Tối đa 0135 Tháng 0. 2-0.4 N 0. Tối đa 03 O 0. Tối đa 25 Ti còn lại	TỐI THIỂU. TENSILE 70 KSI TỐI THIỂU. YIELD 50 KSI ĐỘ CỨNG 14,9 Điểm trung bình TENSILE MODULUS 103 VỊ TRÍ CỦA POISSON 0. 28
